产品名称：蒸汽机模型

产品型号：BL-K1069

产品价格：2500

商品详情

科学原理：
模型中的阀门与传统的滑动阀机构有所不同，它是依靠发动机运转时汽缸自身的摆动来实现汽路转换功能的，这就取消了传统蒸汽机复杂的进排气阀门机构，简化了曲柄连杆组件，成为本模型的一大亮点和特色，更体现出科学与技术结合的多样性和灵活性的魅力，增强了观众探索未知世界的兴趣。

规格尺寸：
本装置整体规格350 mm*260mm*400mm；
底座采用通用的的PVC模具成型，底座规格：350mm×260mm×70mm；
四脚采用10mm高的专用橡胶垫，防止震动和滑动。

探究课题：
蒸汽机原理
一、概述
蒸汽机是将锅炉产生的蒸汽通过推动汽缸内活塞往复运动而作功的一种热力发动机，蒸汽机（车）则是铁路上最早使用蒸汽机为牵引动力的机车。蒸汽机的出现曾引起了18世纪的工业革命，推动了机械工业的萌芽和发展，促进了社会的进步和变革。直到20世纪初，蒸汽机仍然是世界上最重要的原动机，只是随着科技的进步，作为热功动力机械，蒸汽机才逐渐让位于内燃机和汽轮机等。为适应基础教育中教学改革之需，使学生对蒸汽机有更加直观的印象和较为深刻的理解。育博教仪开发出结构简单、构思精巧的铜制蒸汽机模型，不仅外观精美、经久耐用，更能一目了然，使学习者提高了求知欲望。该模型中的阀门与传统的滑动阀机构有所不同，它是依靠发动机运转时汽缸自身的摆动来实现汽路转换功能的，这就取消了传统蒸汽机复杂的进排气阀门机构，简化了曲柄连杆组件，成为本模型的一大亮点和特色，更体现出科学与技术结合的多样性和灵活性的魅力，增强了学生探索未知世界的兴趣。
二、仪器结构与原理

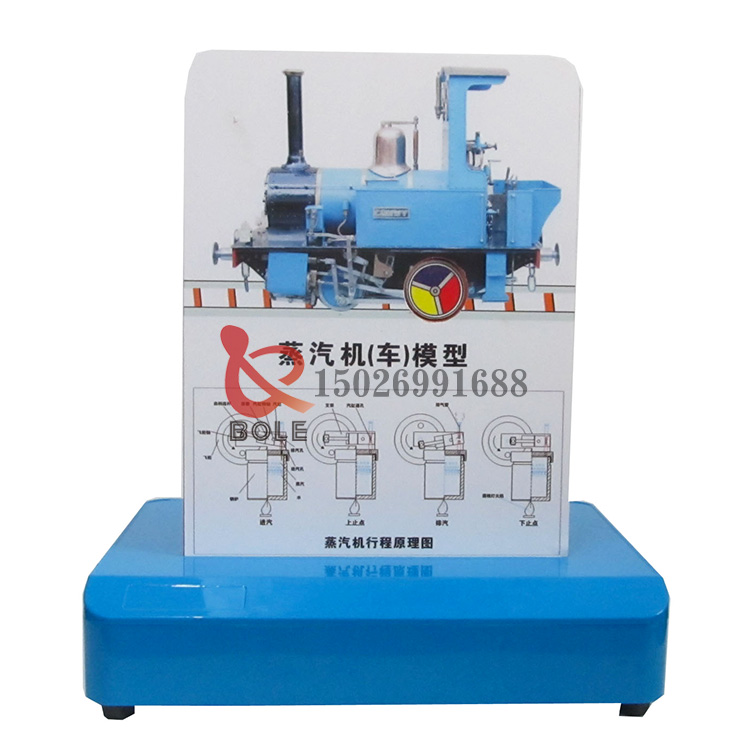

本蒸汽机（车）模型的机车图式参见扉页示图，其蒸汽机原理性行程示意图如下图所示：
该模型主要由锅炉、汽缸、进气与排气、活塞、曲柄连杆机构和飞轮等部件组成。整机组装在以三立杆作支架的底板之上，底板边缘竖有蒸汽机图案（同上图）的前面板，在该蒸汽机车面板图片的驱动轮处开有通孔，并恰与蒸汽机的飞轮轴相吻合，当蒸汽机运转时驱动轮将会随飞轮一起转动。蒸汽机的排气口可以用胶管连通到机车图案的排汽口处，象征着机车运行时的冒汽状况。
蒸汽机模型的运转分四个行程：
1、进气：锅炉中开水所产生的蒸汽，通过进气口进入汽缸。
2、作功：蒸汽通过进汽孔推动活塞向左运动，并由曲柄连杆机构带动飞轮逆时针方向运转，直到活塞到达上止点。同时，汽缸绕自身的转动轴向下摆动至水平位置
3、排气：由于飞轮的惯性作用，飞轮继续向逆时针方向运转，并带动曲柄连杆使活塞反向（各右）运动，汽缸则继续向下摆动而将排汽口打开，遂把汽缸中的气体向外排出。
4、回复：随着系统的惯性运动，在将汽缺内气体排空的同时，活塞通过下止点后，汽缸又将会向上摆动回复到最初的进气状态。通过以上四个循环，周而复始的运行过程，形成了蒸汽机的持续动力。
三、操作步骤
1、旋松模型中紧固锅炉用的滚花螺钉，手持模型支架中央的手柄从三立柱支架中取出蒸汽机模型。放入酒精灯。
2、旋开锅炉盖，向锅炉中注入清水约至锅炉容积的2/3处，复旋紧。将套装在飞轮前的彩色转轮对准面板上的通孔插入，使其构成机车图片中的一个驱动轮，再将模型插入支架；选用胶管插入模型的排汽口，另一端置于机车图案中的烟囱处。
3、点燃酒精灯，当锅炉内的水沸腾并在排气口有蒸汽冒出时，用手轻拔飞轮，蒸汽机即可运转。
4、熄灭酒精灯，实验结束。旋下锅炉，倒掉剩水。
（注：小号酒精灯需自配，排汽胶管可自行选配。）
